Dual Canopy Mechanic Electrical Engineering Co., Ltd. est l’un des principaux fabricants et fournisseurs de testeurs de rapport de transformateur entièrement automatiques en Chine. N'hésitez pas à vendre en gros des produits à prix réduits ici et à obtenir un devis de notre usine. Les commandes personnalisées sont les bienvenues.

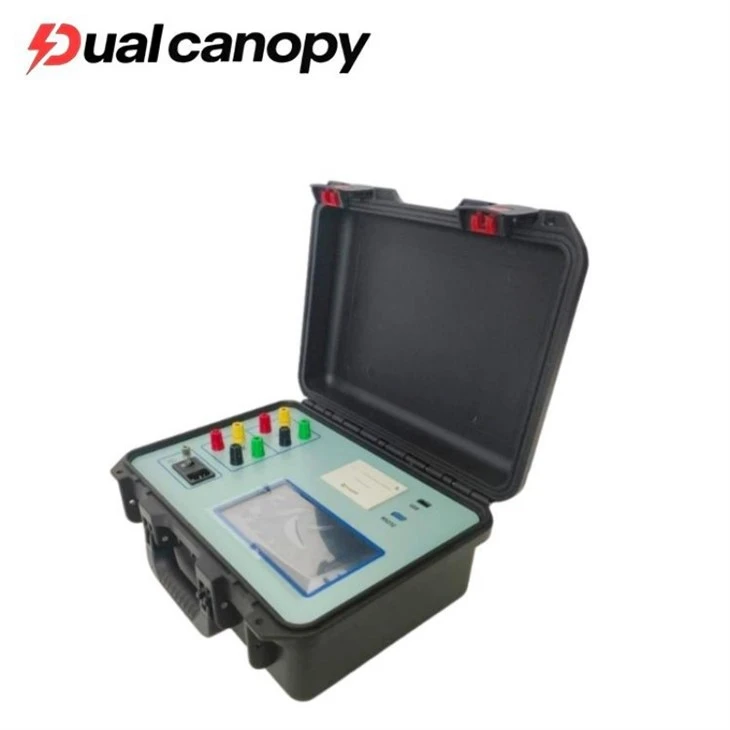

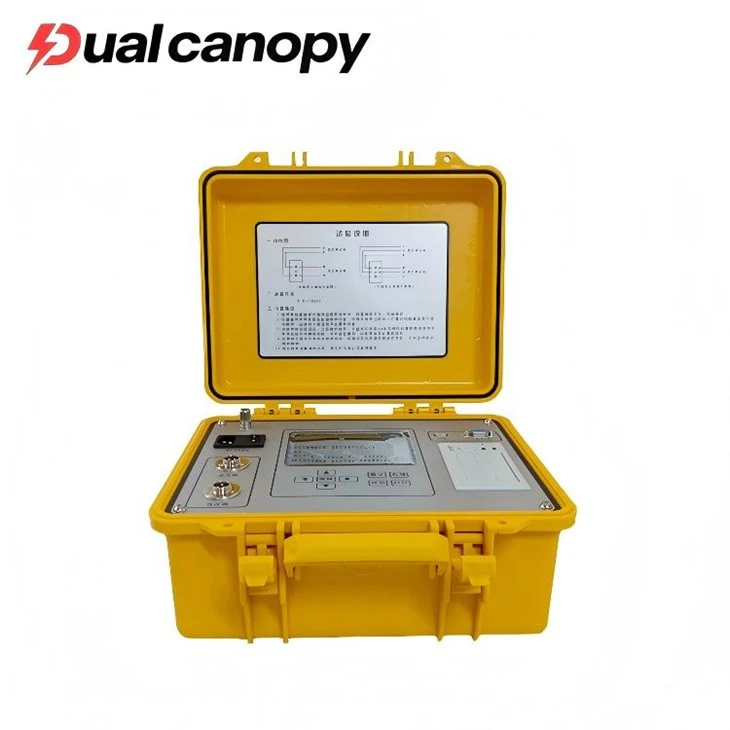

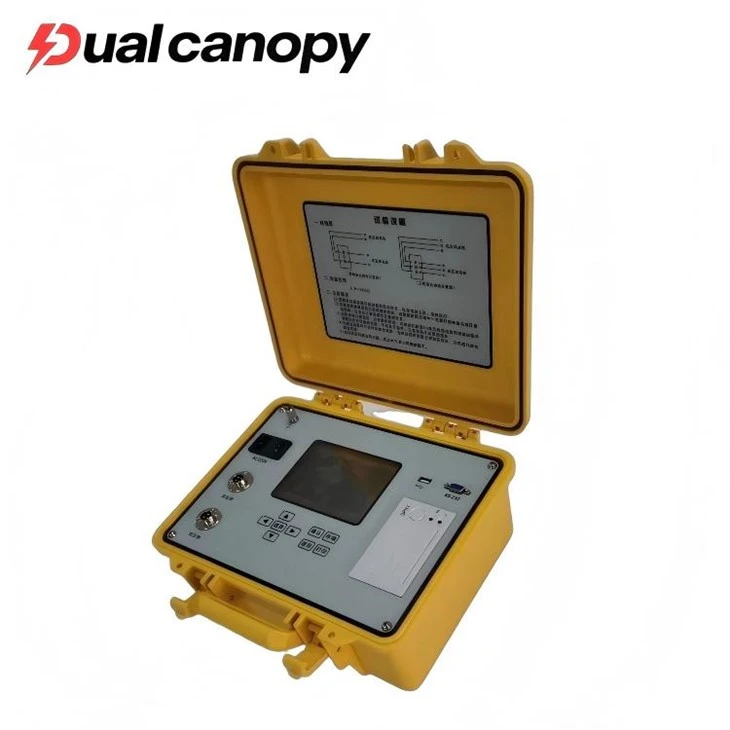

Qu'est-ce qu'un testeur de rapport de transformateur entièrement automatique ?
Un testeur TTR vérifie le rapport entre les enroulements primaire et secondaire en injectant un signal basse -tension dans un enroulement et en mesurant la tension induite dans l'autre. Le rapport de rotation est le simple quotient de ces deux lectures. Cette vérification unique confirme l'intégrité de l'enroulement, l'alignement du changeur de prises et l'exactitude du groupe vectoriel.
Les unités modernes détectent automatiquement la configuration du bobinage, réduisant ainsi le temps de configuration et les erreurs de saisie de l'opérateur. Les sources d'excitation basées sur un onduleur dans certains modèles suppriment les harmoniques d'alimentation, gardant les lectures stables même lorsque l'instrument fonctionne à partir d'un générateur portable dans une sous-station distante.
Quelles sont les principales caractéristiques fonctionnelles et applications pratiques de ce testeur ?
Le testeur de rapport de transformation du transformateur (TTR) fonctionne en alimentant un enroulement avec un signal basse tension -contrôlé et en mesurant le potentiel résultant aux bornes de l'enroulement opposé. Le quotient de ces deux valeurs donne le rapport de rotation précis. Les unités contemporaines peuvent intégrer une reconnaissance intelligente des bobines qui détermine de manière autonome la disposition des enroulements et le groupe vectoriel de l'échantillon en cours d'évaluation, réduisant ainsi la complexité de la configuration manuelle. Les capacités d'enregistrement des données permettent en outre aux opérateurs d'archiver les mesures successives, prenant en charge le suivi longitudinal des performances et l'analyse comparative.
Le déploiement sur le terrain englobe trois domaines principaux :
Tests d'acceptation :Avant la mise sous tension, l'instrument confirme que les spécifications de la plaque signalétique-y compris les paramètres de rapport et le déphasage- correspondent à la construction réelle, garantissant ainsi un démarrage initial sûr.
Surveillance de l'état :Des enquêtes périodiques révèlent des changements de rapport attribuables à une distorsion mécanique de l'enroulement, à des courts-circuits entre-entre-tours ou à un désalignement-du changeur de prise, permettant une intervention avant une panne catastrophique.
Dépannage :Lors des enquêtes sur les perturbations du système, l'appareil fournit des mesures de référence définitives qui aident les techniciens à identifier les irrégularités centrées sur le transformateur.
Quel est le principe de fonctionnement de base du testeur de rapport de transformateur entièrement automatique ?
L'instrument fonctionne selon la méthode de mesure de tension. Une fois connecté aux enroulements haute-et basse-tension du transformateur, ses circuits internes échantillonnent simultanément les tensions des deux côtés et calculent leur rapport, donnant directement le rapport de spires entre les enroulements primaire et secondaire.
Les modèles avancés disposent également d'une identification automatique des enroulements, permettant à l'instrument de détecter le nombre d'enroulements et la configuration de connexion de l'appareil testé-, rationalisant ainsi le flux de travail de test et réduisant les erreurs de l'opérateur.
Quelles sont les plages de mesure et les spécifications de précision ?
Couverture du ratio :Prend en charge les mesures de 0,8 à 10 000.
Portée angulaire :Détection de phase en cercle complet-de 0 degré à 360 degrés.
Précision par plage :
0,8 à 500 : à ±0,1 % avec un écart de ±2 points
501 à 2 000 : à ±0,2 % avec un écart de ±2 comptes
2 001 à 10 000 : entre ±0,5 % avec un écart de ±2 points
Limite d'erreur de phase :Maximum ±0,2 degré sur toutes les lectures.
Sortie d'excitation :Tension autorégulatrice-qui s'adapte à la charge de test.
Finesse de lecture :Rapport résolu à meilleur que 0,0001 ; angle résolu à 0,01 degré.
Quelles sont les principales précautions à prendre lors de l'utilisation d'un testeur de rapport de rotation ?
Protocoles opérationnels
1. Configuration et vérificationConfirmez que l'appareil est muni d'un certificat d'étalonnage valide et que son alimentation-qu'il s'agisse d'une batterie interne ou d'une source CA externe-peut supporter la procédure de test complète sans interruption. Avant la mise sous tension, examinez tous les câbles, clips et ports d'interface pour détecter toute usure mécanique, effilochage ou oxydation qui pourrait compromettre l'intégrité des contacts.
2. Exécution et sécuritéRespectez précisément les schémas de câblage du fabricant lors de la fixation des bornes ; les erreurs de câblage restent la source prédominante de lectures invalides. Lorsque vous travaillez à proximité de points à haute tension-sous tension, déployez un équipement de protection complet et appliquez des distances d'approche minimales conformément aux règles de sécurité électrique spécifiques au site-.
3. Entretien et stockageUne fois terminé, essuyez le boîtier et les conducteurs pour éliminer la poussière ou l'accumulation d'humidité, puis fixez l'ensemble du kit dans un conteneur hermétique-résistant au climat pour atténuer la corrosion et prolonger la longévité opérationnelle.
4. Intégrité métrologiqueUn étalonnage traçable est à la base de chaque résultat fiable. Les instruments fonctionnant en dehors de leur intervalle d'étalonnage sont sujets à un décalage systématique, ce qui fausse l'évaluation diagnostique de l'état réel du transformateur.
Quels sont l'environnement de fonctionnement et les conditions d'alimentation spécifiés ?
Exigences environnementales et électriques
Conditions ambiantes :Fonctionnel de −10 degrés à +40 degrés ; la teneur en humidité doit rester inférieure à 90 % d’humidité relative sans formation de condensation sur les surfaces.
Alimentation électrique :220 V CA nominal, tolérant une fluctuation de ± 10 % ; fréquence de ligne 50 Hz, stable à ±1 Hz.
Consultatif:Exposer l'appareil à des températures ou à une humidité supérieures à ces seuils, ou permettre à la condensation de se produire, risque à la fois une dérive des mesures et un vieillissement accéléré des circuits internes.
Prudence:Un fonctionnement en dehors des limites de température et d'humidité spécifiées, ou dans des environnements de condensation, peut dégrader la précision des mesures et raccourcir la durée de vie des composants internes.
Quel rôle le testeur de rapport de transformation joue-t-il lors de l'installation et de la mise en service du transformateur ?
Lors de l'installation et de la mise en service, le test du rapport de transformation est effectué avant la mise sous tension pour vérifier que le transformateur est conforme aux spécifications de conception-y compris le rapport de transformation correct, la-position du changeur de prise et le groupe vectoriel-, confirmant ainsi que l'unité est prête à être utilisée.
Le test permet également de révéler des défauts de fabrication ou d'expédition, tels que des connexions internes incorrectes, des réglages de prise inappropriés ou une déformation de l'enroulement, empêchant ainsi la mise sous tension dangereuse d'une unité-non conforme.
Note technique :Les termes « rapport de spires » et « rapport de tension » sont équivalents ; les deux font référence au rapport entre les tensions primaires-et-secondaires, qui correspond physiquement au rapport de nombre de tours entre les enroulements haute-tension et basse-tension.
FAQ
Q : Pourquoi l'utilisation d'une alimentation électrique à onduleur triphasé-est-elle privilégiée ?
R : Une alimentation triphasée-avec onduleur de précision élimine l'influence des harmoniques du réseau, garantissant ainsi des lectures plus précises ; il permet également un fonctionnement normal dans des environnements de terrain où une alimentation secteur stable n'est pas disponible et où un générateur sert de source d'alimentation.
Q : Comment est-il utilisé pendant le processus de fabrication et de sortie en usine du transformateur ?
R : Avant que les transformateurs semi-finis et finis ne quittent l'usine, le rapport de transformation (ou rapport de tension) est mesuré conformément aux protocoles de tests préventifs pour vérifier l'exactitude du rapport de transformation et l'état du changeur de prises.
Q : Que doit-on confirmer avant le test ?
R : Confirmez que l'instrument a été calibré et dispose d'une batterie suffisamment chargée, et assurez-vous que des connexions et une mise à la terre fiables ont été établies du côté haute-et basse-tension conformément aux procédures standard.
