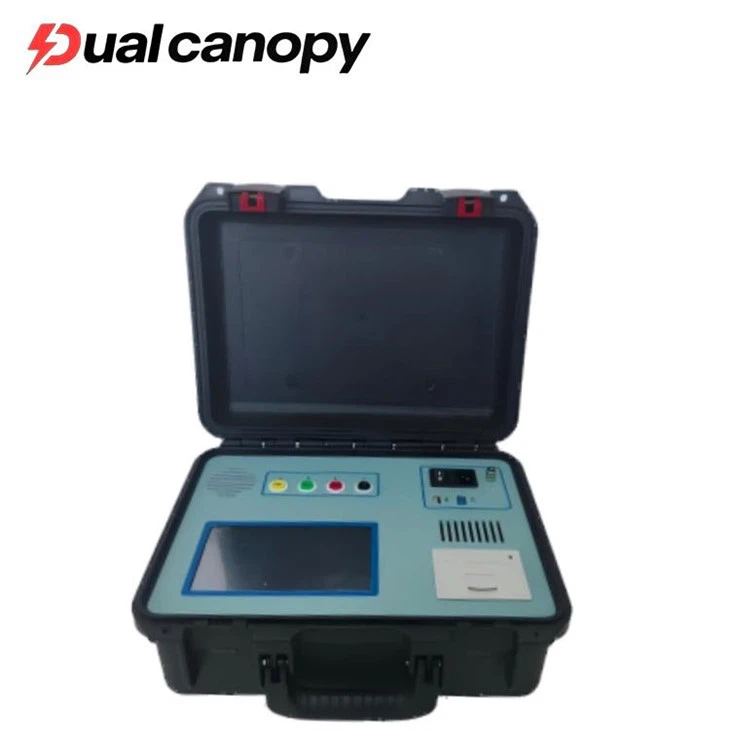

Testeur de changeur de prise de transformateur en charge

Présentation du produit

Le testeur de changeur de prises en charge Transformer On Load est utilisé pour tester l'état de commutation du changeur de prises en charge. Le personnel sur-site peut tester les performances des changeurs de prises en charge-de divers transformateurs de puissance sans démonter le transformateur ni soulever l'interrupteur, et afficher et imprimer la forme d'onde et les paramètres du processus de transition.

Le testeur de changeur de prise de transformateur en charge est basé sur le principe de test stipulé dans le « Règlement sur l'acceptation des équipements électriques et les tests préventifs » et utilise la technologie des micro-ordinateurs. Sans qu'il soit nécessaire de démonter le transformateur ou de soulever l'interrupteur, il peut tester, afficher et imprimer les formes d'onde et les paramètres de performance de divers commutateurs en charge-des transformateurs de puissance. Il s'agit d'un instrument de puissance. Le testeur est un instrument de mesure complet utilisé pour mesurer et analyser les indicateurs de performance électrique des -changeurs de prises en charge-des transformateurs de puissance et des transformateurs spéciaux du système électrique. Il est contrôlé par un ordinateur et grâce à un circuit de mesure spécialement conçu, il peut mesurer des paramètres tels que le temps de transition, la forme d'onde de transition, la résistance de transition et la synchronisation triphasée-du-changeur de prises en charge-. Selon les besoins, elle peut être mesurée directement par les fils conducteurs du changeur de prises, ou par les traversées triphasées et les connexions directes du point neutre du transformateur.

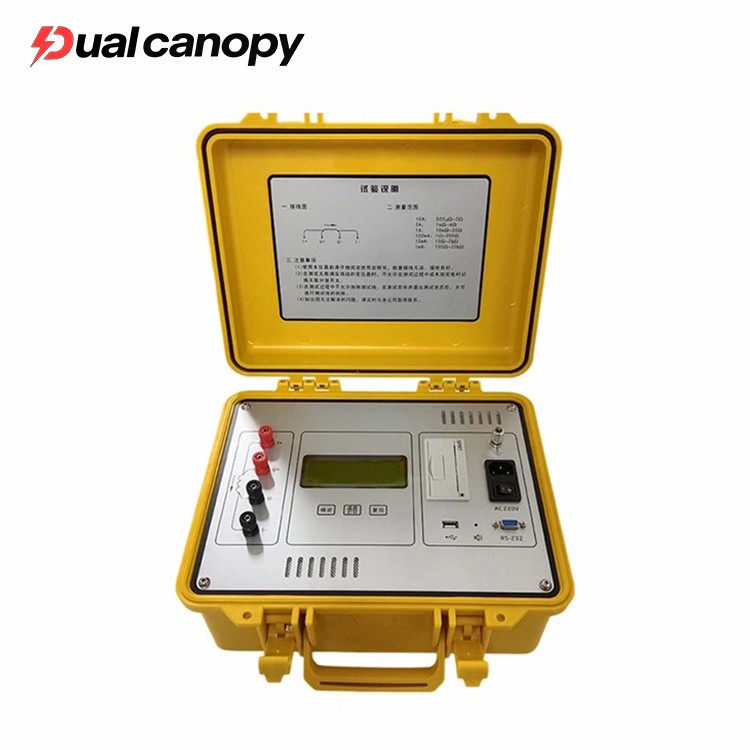

Testeur de changeur de prise de transformateur en charge

♦ L'instrument a un courant de sortie important et un poids léger.

♦ Testez les transformateurs de type YN, Y et △ et la valeur de la résistance est directement affichée sans conversion.

♦ Peut être mesuré avec ou sans enroulements.

♦ L'affichage de la forme d'onde ajuste automatiquement l'amplitude de la résistance et de la valeur temporelle en fonction de la valeur d'échantillonnage.

♦ Il dispose d'un circuit de protection complet et d'une grande fiabilité.

♦ Il utilise un écran tactile haute définition-pouces-de sept pouces et peut être équipé d'une batterie au lithium.

♦ 500 ensembles de données peuvent être automatiquement sauvegardés en interne.

♦ L'instrument possède à la fois une sortie d'impression et une interface de disque U, et est équipé d'une interface RS232, pratique pour le bureau sans papier.

♦ Téléchargez l'application sur votre téléphone mobile, contrôlez l'instrument via le logiciel et téléchargez les données de test pour une requête facile.

1. Vérifiez si la ligne de test est correctement connectée.
2. Lorsque vous utilisez l'instrument, après avoir branché l'alimentation électrique, allumez-le et laissez-le préchauffer pendant 3 minutes.
3. Si l'instrument fonctionne mal ou présente des problèmes de démarrage anormaux, appuyez sur le bouton « Réinitialiser » pour terminer le test. Après vérification et réglage, procédez au test.
4. Lorsque l'instrument est en état de test et n'est pas réinitialisé, ne coupez pas l'alimentation et ne débranchez pas la ligne électrique.
5. Lorsque vous changez le papier, assurez-vous de mettre l'instrument hors tension avant de changer le papier.
6. Lorsque le sélecteur ne bouge pas, l'instrument commence à mesurer le dysfonctionnement.

Cet instrument est principalement utilisé pour l'analyse de forme d'onde et le test des paramètres des -changeurs de prises en charge-dans les transformateurs de puissance. Il peut mesurer les formes d'onde de transition des transformateurs avec et sans enroulements, et analyser automatiquement le temps de transition, la résistance de transition et la différence de phase triphasée.
Lorsque la différence de phase triphasée-dépasse une certaine plage, un courant de circulation interphasé important-est généré. Dans un laps de temps très court, un contact devra supporter le courant de deux circuits, dépassant le courant qu'il peut supporter. Pendant le processus de commutation, un arc sera généré, provoquant le grillage de l'interrupteur. Si la résistance de transition présente des conditions anormales (soit la résistance de transition se brise ; soit les contacts mobiles et statiques de l'interrupteur de commutation sont gravement brûlés et la surface de contact est gravement usée ; ou la connexion de la résistance de transition est mauvaise), les contacts mobiles et statiques peuvent former un cercle vicieux pendant le processus de régulation de tension, ce qui est susceptible de provoquer des accidents soudains tels que le déclenchement du transformateur pendant le fonctionnement ; si le temps de transition est anormal, par exemple si le temps avant la connexion du pont triphasé est long, cela indique que le ressort de stockage d'énergie du mécanisme rapide vieillit et que la vitesse est relativement lente. Généralement, la différence de phase des-changeurs de prises en charge-des transformateurs est inférieure ou égale à 2 ms pour les résistances doubles et inférieure ou égale à 5 ms pour quatre résistances ; tandis que la différence de phase des-changeurs de prises en charge-des autotransformateurs est relativement importante ; généralement, 100 ms est normal.
