Test d'isolation électrique

Dual Canopy Mechanic Electrical Engineering Co., Ltd. est l’un des principaux fabricants et fournisseurs de tests d’isolation électrique en Chine. N'hésitez pas à vendre en gros des produits à prix réduits ici et à obtenir un devis de notre usine. Les commandes personnalisées sont les bienvenues.



Quiconque travaille dans le domaine électrique sait que la mesure de la résistance d'isolation (communément appelée "test d'isolation") consiste à vérifier l'humidité, la saleté, le vieillissement ou les défauts des trous traversants, évitant ainsi les pannes et les explosions lorsque l'alimentation est fournie.

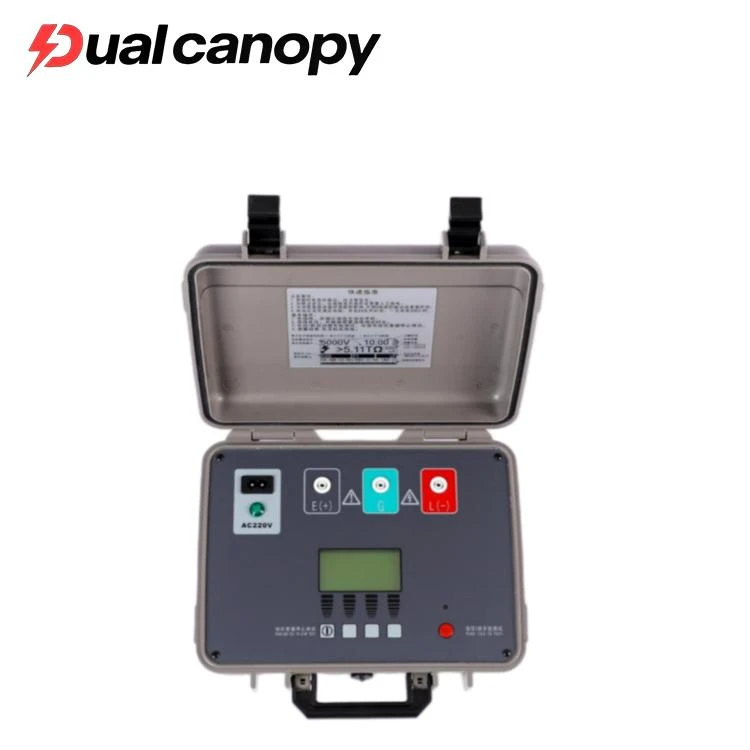

Dans le passé, des techniciens expérimentés utilisaient des mégohmmètres à manivelle-, les actionnant jusqu'à ce que leurs bras leur fassent mal, et les lectures étaient effectuées à l'oeil ; calculer le taux d’absorption (PI) et l’indice de polarisation (DAR) pourrait être une épreuve frustrante. Notre testeur de résistance d'isolation (testeur numérique de résistance d'isolation haute-tension) dispose d'un générateur de tension-haute-haute fréquence-haute fréquence intégré, augmentant automatiquement la tension avec un seul bouton, chronométrant automatiquement, calculant automatiquement le taux d'absorption et l'indice de polarisation, et se déchargeant automatiquement après le test. En termes simples, il utilise une alimentation CC haute tension - stable et propre pour « expulser » les dangers cachés dans l'isolation de l'équipement.

1. Version standard basse-tension (500 V/1 000 V/2 500 V)

(Principal pour les électriciens d'usine et d'exploitation minière/gestion immobilière/appareillage de commutation basse tension-) Léger et peu coûteux. Convient pour tester l'isolation des moteurs basse tension-380 V, des appareils électroménagers, des câbles de commande et des circuits secondaires. Un courant de court-circuit de 1 mA ~ 3 mA est suffisant.

2. Version secteur haute-tension (2 500 V / 5 000 V)

(Configuration standard pour les bureaux d'alimentation électrique/centrales électriques/fabricants d'appareillages haute tension-, fortement recommandés) Convient aux transformateurs 10 kV/35 kV, aux moteurs haute-tension, aux disjoncteurs SF6 et aux câbles haute tension-courte distance-. Courant de court-circuit jusqu'à 3 mA/5 mA, avec fonction de calcul automatique du rapport d'absorption/indice de polarisation.

3. Version ultra-haute tension/grand condensateur (5 kV/10 kV/15 kV)

(Dédié aux câbles très-haute tension/longs/grands générateurs) Conçu pour les transformateurs principaux de 110 kV et plus, les câbles interconnectés-haute-tension -longue distance et les grands stators de générateur. Le courant de court-circuit peut atteindre 10 mA voire 20 mA. Les appareils à gros condensateurs se chargent extrêmement rapidement, sans attendre une demi-journée pour que les données se stabilisent.

1. Pas de fonctionnement « lent et régulier » avec de gros condensateurs : un courant de court-circuit élevé-permet de charger instantanément des transformateurs ou de longs câbles à la tension réglée, ce qui entraîne des données stables et rapides, éliminant ainsi le besoin d'attendre sur-site.

2. Dites adieu aux fausses pannes : une tension induite élevée sur-site peut provoquer des fluctuations considérables des compteurs ordinaires ou même déclencher des alarmes. Notre circuit anti-interférence filtre le bruit, fournissant la véritable valeur de résistance d'isolation.

3. Conception de décharge-qui sauve des vies : après avoir testé de gros condensateurs, la charge résiduelle à l'intérieur peut être fatale. Notre fonction de décharge forcée est un « talisman de sécurité » pour les opérations sur-site.

Processus d'enrobage du module haute- : le transformateur haute tension- interne et le module redresseur multiplicateur de tension sont tous intégralement enrobés de résine époxy sous vide. Cela offre une protection contre l'humidité et une prévention des décharges partielles, garantissant une isolation ininterrompue même dans des environnements humides tels que la saison des pluies dans le sud de la Chine ou à haute altitude, éliminant ainsi les étincelles internes.

Échantillonnage de courant faible : grâce à un amplificateur opérationnel de niveau électromètre-de haute précision-avec un support isolé en téflon-, le courant de fuite reste précis même lors de la mesure de résistances de 100 GΩ ou même supérieures à 1 TΩ.

Gestion de la batterie : pour les modèles dotés de-batteries au lithium intégrées, chargez-les tous les 2 à 3 mois lorsqu'ils ne sont pas utilisés afin d'éviter l'épuisement de la batterie.

Inspection des fils de test : les fils haute tension-doivent être exempts de dommages ou de fissures. Après chaque utilisation, essuyez-les avec un chiffon sec, enroulez-les et rangez-les à l'écart des outils tranchants.

Calibrage régulier : Il est recommandé de faire calibrer les fils chaque année par un institut de métrologie, en particulier pour les plages de résistance élevées (par exemple supérieures à 100 GΩ) pour garantir la précision.

Quelle sera la réponse au service après-vente- ?

Service après-vente

Politique de garantie : garantie de 24 mois sur l'ensemble de la machine (hors dommages causés par une erreur humaine et les consommables).

Entretien à vie : service de réparation payant à vie fourni après la période de garantie, facturant uniquement le coût des matériaux.

Réponse rapide : assistance technique 24h/24 et 7j/7, temps de réponse aux pannes < 2 heures.



1. Q : Que sont le rapport d'absorption de densité (DAR) et l'indice de polarisation (PI) ? Pourquoi sont-ils mesurés ?

R : Lorsqu'une tension continue élevée est appliquée à un matériau isolant, celui-ci subit un processus d'« absorption » de charge. Le courant diminue avec le temps et la résistance augmente.

DAR=Valeur d'isolation à 60 secondes / Valeur d'isolation à 15 secondes.

PI=Valeur d'isolation à 10 minutes / Valeur d'isolation à 1 minute.

Si l'isolant est humide ou présente des défauts pénétrants, le phénomène d'absorption n'est pas évident et ces deux ratios seront plus faibles (typiquement, DAR > 1,3, PI > 1,5 est requis). Ce sont des indicateurs importants pour évaluer la teneur en humidité de l’isolation des gros équipements (tels que les transformateurs et les générateurs).

2. Q : Pourquoi la tension chute-t-elle une fois que mon appareil de mesure d'isolation est connecté à l'équipement, sans parvenir à atteindre la valeur définie ?

R : Il y a deux raisons : premièrement, la capacité de l'équipement est trop grande, tandis que le mesureur d'isolation que vous avez acheté a un courant de court-circuit - trop faible, l'empêchant de se charger correctement. Nous vous recommandons de le remplacer par un modèle doté d'un courant de court-circuit -plus important. Deuxièmement, l'isolation de l'équipement présente effectivement un défaut grave ou un court-circuit, provoquant un courant de fuite excessif qui fait baisser la tension. Cela indique un problème avec l'équipement lui-même.

3. Q : Pendant les tests, la valeur de résistance sur l'écran continue de fluctuer vers le haut et ne se stabilise pas. Est-ce normal ?

R : Pour les équipements à grande capacité (tels que les longs câbles ou les gros transformateurs), en raison de l'effet d'absorption diélectrique, la résistance d'isolation augmentera lentement sur une longue période (même des dizaines de minutes). C'est normal. C'est pourquoi nous regardons l'indice de polarisation sur 10 minutes, plutôt que seulement la valeur instantanée.
