Dual Canopy Mechanic Electrical Engineering Co., Ltd. est l’un des principaux fabricants et fournisseurs de testeurs d’injecteurs de courant primaire en Chine. N'hésitez pas à vendre en gros des produits à prix réduits ici et à obtenir un devis de notre usine. Les commandes personnalisées sont les bienvenues.
Qu'est-ce que le testeur d'injecteur de courant primaire ?

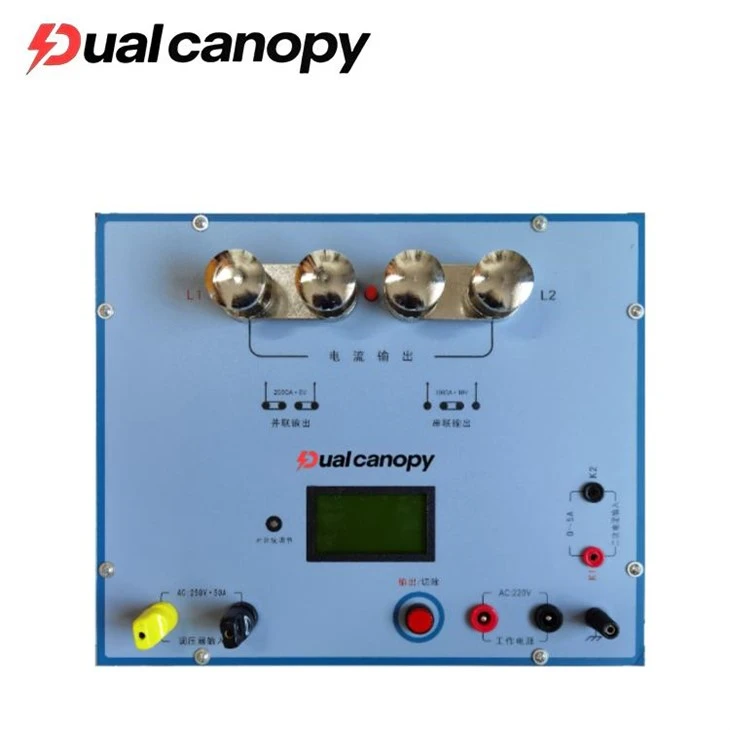

LeTesteur d'injecteur de courant primaireest un ensemble de test spécialisé à courant élevé-et basse tension-conçu pour injecter un courant alternatif contrôlé directement dans lecôté primaired'appareils électriques. Contrairement aux ensembles de test d'injection secondaire qui simulent les signaux envoyés aux relais, le système d'injection primaire teste letout le chemin actuel, y compris les transformateurs de courant (TC), le câblage, les connexions et les conducteurs primaires des disjoncteurs ou des jeux de barres.
Ce système est essentiel pour vérifier laconditions réelles de fonctionnementdes régimes de protection. Il confirme que les TC sont correctement câblés, ont le rapport et la polarité corrects, et que l'ensemble de la chaîne de protection-du conducteur primaire au relais-fonctionne comme prévu sous des courants de charge ou de défaut réalistes.
Nos systèmes vont des unités portables (500 A-1 000 A) pour la maintenance du site aux unités de classe station -haute capacité (2 000 A-50 000 A) pour la mise en service des sous-stations et les tests en usine. Ce sont des outils indispensables pourmise en service du transformateur, essai d'appareillage de commutation, etvérification des relais de protection
Quelles sont les caractéristiques du produit ?
Tension d'entrée : Les tensions d'entrée 220 V ou 380 V CA sont couramment disponibles, bien que certains appareils plus grands puissent accepter des tensions d'entrée plus élevées. Courant de sortie : La plage est large, de quelques centaines d’ampères à des dizaines de milliers d’ampères. Par exemple, la série Hertz Power DDG propose des courants de sortie dans diverses spécifications, notamment 500 A, 1 000 A, 2 000 A et même 15 000 A.
Tension de sortie : Généralement faible, allant généralement de quelques volts à des dizaines de volts. Par exemple, la série DDG a généralement une tension en circuit ouvert-de 6 V.
Forme d'onde de sortie : principalement une onde sinusoïdale standard avec un faible facteur d'ondulation. Par exemple, certains produits ont un facteur d’ondulation inférieur à 0,3 %, répondant ainsi aux exigences pertinentes du système électrique.
Scénarios d'application
Tests et maintenance des équipements électriques : peuvent être utilisés pour les tests de surcharge, d'échauffement et de tension de tenue sur des composants électriques tels que les disjoncteurs, les contacteurs et les relais, ainsi que pour les tests de capacité de transport de courant et de performances d'isolation des câbles et des jeux de barres.
Recherche et traitement des matériaux : peut être utilisé pour tester la conductivité électrique des matériaux et peut également réaliser la fusion et le soudage du métal par chauffage électrothermique.
Recherche et enseignement : simule les conditions de fonctionnement réelles dans des domaines de recherche tels que l'électronique de puissance et la transmission électrique. Peut également être utilisé pour enseigner des démonstrations et des opérations expérimentales dans les programmes de génie électrique des universités.
Quels sont les points à garder à l’esprit lors de l’utilisation ?
1. Avertissements de sécurité (critiques)
**Interdiction stricte de circuit ouvert-du côté secondaire du CT :** Il s'agit de la règle de sécurité la plus critique. Lors de l'injection de courant dans le côté primaire du TC, le côté secondaire du TC *doit* être court-circuité de manière fiable-ou connecté à une charge. Il est strictement interdit d'ouvrir le circuit secondaire du TC sous tension ; cela générerait des tensions extrêmement élevées (potentiellement des milliers de volts), mettant en danger à la fois la sécurité du personnel et l'isolation des équipements.
**Risque de brûlure par courant- élevé :** Le courant de sortie est immense (allant de centaines à des milliers d'ampères), ce qui provoque un échauffement significatif des cordons de test et du conducteur testé. Évitez strictement de toucher les pinces de test, le conducteur testé ou les bornes de câblage pour éviter de graves brûlures.
**Fortes interférences de champs magnétiques :** Les courants élevés génèrent des champs magnétiques puissants ; le site de test doit être maintenu à une distance sûre des instruments de précision, des supports de stockage magnétiques et des personnes portant un stimulateur cardiaque.
2. Câblage et fonctionnement
**Sélection des fils de test :** Vous *devez* utiliser des fils de test dédiés avec une zone transversale suffisamment grande-. L'utilisation de câbles d'un diamètre insuffisant entraînera une chute de tension excessive sur la ligne, empêchant l'appareil de fournir son courant nominal et pouvant conduire à un grillage du câble.
**Contact fiable :** Les pinces de test *doivent* être solidement fixées à la barre omnibus ou à la borne testée. Un mauvais contact entraîne une résistance de contact excessive, générant une chaleur importante et pouvant provoquer la fusion (frittage) des pinces.
**Impédance du circuit :** L'impédance du circuit testé est généralement extrêmement faible (par exemple, un jeu de barres en court-circuit-) ; par conséquent, l'équipement doit fonctionner dans un mode courant élevé-et basse-tension. Assurez-vous que la capacité de sortie basse-tension et courant élevé-de l'équipement répond aux exigences spécifiques du test.
**Mise à la terre :** Le châssis de l'équipement *doit* être mis à la terre de manière fiable.
3. Surveillance du processus de test
**Surveillance de la température :** Pendant les périodes prolongées de courant de sortie-élevé, surveillez les températures des cordons de test et des contacts testés pour éviter toute surchauffe.
**Observation de l'instrument :** Surveillez de près l'ampèremètre et le voltmètre pour vous assurer que le courant reste stable à la valeur définie et que la tension ne dépasse pas ses limites.
4. Exigences environnementales
**Ventilation et dissipation thermique :** L'équipement génère une quantité importante de chaleur pendant son fonctionnement ; par conséquent, une ventilation adéquate doit être maintenue.
**Enclos du site :** La zone de test doit être délimitée par des barrières et marquée de panneaux d'avertissement pour empêcher le personnel non autorisé d'entrer par inadvertance dans la zone.
Que faut-il faire pour que l'appareil dure longtemps ?
1. Entretien courant
Inspection des cordons de test : avant chaque utilisation, inspectez les cordons de test à courant élevé-pour vérifier que l'isolation est intacte, que les pinces sont en bon état et que les surfaces de contact ne présentent aucun signe d'oxydation.
Nettoyage des surfaces de contact : gardez les surfaces de contact des pinces de test et des bornes testées propres ; si nécessaire, polissez-les pour minimiser la résistance de contact.
Nettoyage du système de refroidissement : nettoyez périodiquement la poussière des ventilateurs internes et des bouches d'aération à l'intérieur du châssis pour assurer une dissipation efficace de la chaleur.
2. Entretien périodique
Étalonnage annuel : Il est recommandé d'effectuer un étalonnage métrologique chaque année. Un accent particulier doit être mis sur l'étalonnage de l'erreur de rapport et de l'erreur d'angle de phase des transformateurs de courant, ainsi que sur la précision de l'ampèremètre.
Inspection interne : Inspectez les contacts internes à courant élevé-, les commutateurs et les barres omnibus en cuivre pour déceler tout signe de desserrage ou de surchauffe.
Test d'isolation : mesurez la résistance d'isolation entre l'entrée d'alimentation et le châssis, ainsi qu'entre les bornes de sortie et le châssis.
Service de garantie : une garantie gratuite de 12 mois couvre l’ensemble de l’unité.
Fourniture de pièces de rechange : nous fournissons un approvisionnement à long terme-de consommables et de pièces de rechange, tels que des cordons de test à courant élevé-, des luminaires et des balais de charbon (le cas échéant).
Assistance technique : nous proposons une consultation technique 24h/24 et 7j/7 pour vous aider à résoudre tout problème rencontré lors des tests sur-site.
Installation et mise en service sur site : les ingénieurs fournissent des conseils sur l'installation de l'équipement, la mise à la terre, la connexion électrique et le branchement des câbles à courant élevé-.
Formation opérationnelle : une formation gratuite est dispensée, couvrant les sujets suivants :
Protocoles de sécurité pour les tests de courant-élevé (avec un accent particulier sur la sécurité concernant le côté secondaire du CT).
Méthodes de câblage pour les tests de rapport TC et de polarité.
Opération de test de déclenchement secondaire principal-.
Enregistrement et analyse des données.
Maintenance et entretien courant des équipements.
FAQ
Q1 : Le côté secondaire doit-il être court-circuité-lors du test d'un TC ?
R : Lors de la mesure du rapport de transformation ou de la polarité, le côté secondaire est généralement connecté à un instrument de mesure (agissant comme une charge) et ne doit pas être court-circuité-. Cependant, lors de la mesure des caractéristiques volt-ampères (caractéristiques d'excitation) ou lors de l'exécution d'inspections sous tension du côté primaire-si aucune charge n'est connectée au côté secondaire-le côté secondaire doit être court-circuité de manière fiable-. En aucun cas, il n'est permis que le côté secondaire reste dans un état de circuit ouvert-pendant que le courant circule à travers le côté primaire.
Q2 : L'équipement peut-il produire son courant maximum pendant des périodes prolongées ?
R : Cela dépend du cycle de service de l'équipement et des conditions d'échauffement admissibles des conducteurs-sur site ; en général, une sortie continue à pleine charge-pour des périodes indéfinies n'est pas recommandée.
Q3 : Que faut-il faire si la capacité d'alimentation électrique sur-site est insuffisante ?
R : Vous pouvez envisager des options telles que l'augmentation progressive du courant, la sélection d'un modèle avec un cycle de service approprié, l'optimisation de la longueur du câblage et de la-zone de section transversale pour réduire l'impédance, ou le choix d'une source d'alimentation et d'une solution d'augmentation du courant-plus appropriées.
