Détecteur de pipeline de câble souterrain

Dual Canopy Mechanic Electrical Engineering Co., Ltd. est l’un des principaux fabricants et fournisseurs de détecteurs de câbles souterrains en Chine. N'hésitez pas à vendre en gros des produits à prix réduits ici et à obtenir un devis de notre usine. Les commandes personnalisées sont les bienvenues.

Le détecteur de canalisations de câbles souterrains (également connu sous le nom de localisateur de câbles, de traceur de canalisations ou de localisateur de services publics) est un instrument électronique de haute technologie conçu pour localiser, tracer et déterminer avec précision la profondeur des services publics souterrains enfouis. Il s'agit d'un outil essentiel pour prévenir les dommages aux infrastructures souterraines lors de l'excavation et pour une maintenance efficace des réseaux d'électricité, de télécommunications, d'eau et de gaz.

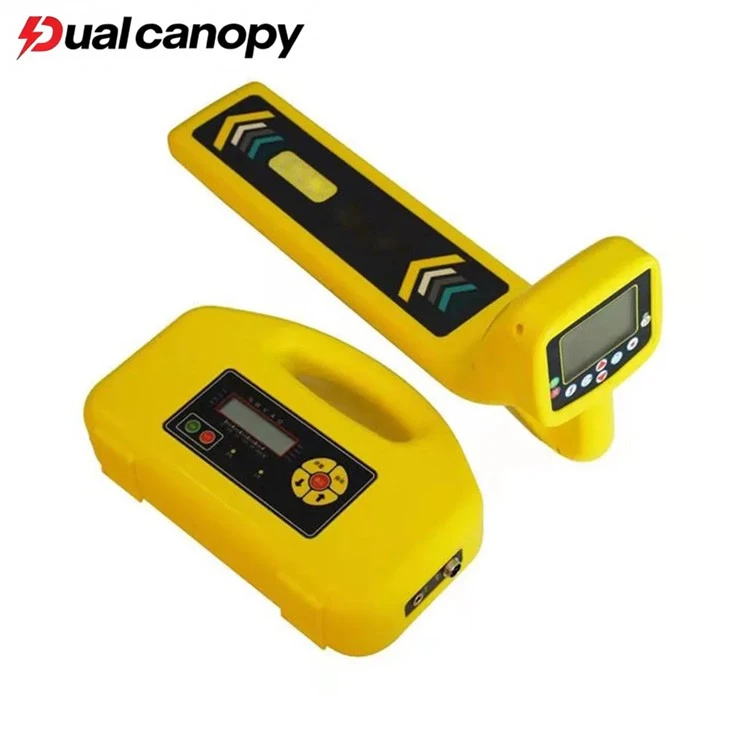

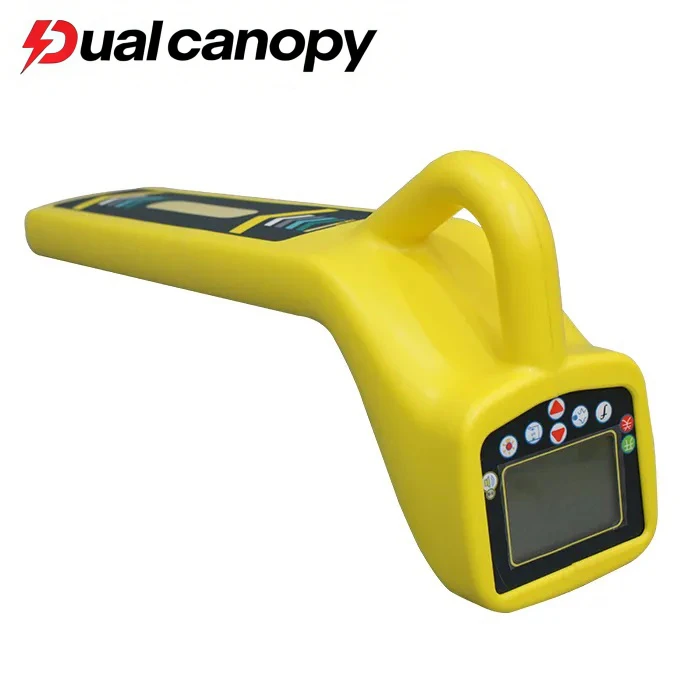

Utilisant une technologie avancée d'induction électromagnétique, le système se compose généralement d'un émetteur (qui applique un signal de fréquence spécifique à la ligne cible) et d'un récepteur (qui détecte le champ électromagnétique rayonnant depuis la ligne). Cette méthode de test non destructif-permet aux opérateurs de déterminer la position exacte, la direction et la profondeur d'enfouissement des tuyaux et câbles métalliques sans creuser.

Notre détecteur est conçu pour être fiable dans des environnements souterrains complexes, offrant plusieurs modes de fonctionnement pour distinguer les lignes cibles des services publics adjacents, garantissant ainsi la sécurité et l'efficacité des équipes de construction, des entreprises de services publics et des ingénieurs de maintenance.

Quels sont les scénarios d’application spécifiques ?

**Détection de sécurité avant-construction :** Avant tout travail d'inauguration, utilisez un détecteur pour scanner la zone de travail et cartographier la répartition des canalisations souterraines. Il s'agit d'une étape cruciale dans la prévention d'accidents tels que « la rupture de câbles à fibre optique » ou « l'endommagement de câbles à haute tension-, garantissant ainsi la sécurité des ouvriers du bâtiment et des infrastructures urbaines.

**Traçage du tracé des câbles :** Lorsque les câbles souterrains manquent de marquages ​​au sol ou que les marquages ​​sont perdus, un émetteur envoie un signal au câble et un récepteur suit le signal le long du sol pour cartographier avec précision la direction du câble et le chemin d'enfouissement.

**Mesure de la profondeur d'enfouissement :** Il est crucial de mesurer avec précision la profondeur d'enfouissement des pipelines lorsque des réparations de pipelines ou des-opérations croisées sont nécessaires. Cet instrument fournit une mesure de profondeur à lecture directe-pour aider les ingénieurs à élaborer des plans d'excavation raisonnables.

**Localisation des défauts d'isolation :** Pour les points endommagés du revêtement anti-corrosion-des câbles électriques ou des pipelines, des modes de localisation des défauts spécifiques (tels que la-méthode du cadre en A ou la méthode de tension-par-étape) peuvent localiser avec précision les défauts de mise à la terre ou les points endommagés du revêtement anti--corrosion, guidant ainsi les travaux de réparation d'urgence.

Quelles sont nos prestations ?

Dual Canopy Mechanical Electrical Engineering Co., Ltd. se présente comme une entreprise de haute technologie-prééminente à la pointe de l'automatisation des systèmes électriques et des tests de précision.

Service avant-vente
**Consultation de sélection de modèle :** En fonction des besoins spécifiques du client (par exemple, exigences de profondeur de détection, besoin de localisation des défauts, besoin de positionnement GPS), nous recommandons des configurations de modèles appropriées (versions standard/professionnelles/haut de gamme).

**Démonstration technique :** Nous proposons des démonstrations sur site ou vidéo présentant les performances de détection de l'instrument dans différentes conditions de sol.

**Personnalisation des solutions :** Nous proposons des solutions de fréquence antidéflagrantes-ou personnalisées pour les industries spécialisées (par exemple, pétrochimie, chemin de fer).



Comment coopérer avec nous ?

Notre adresse

Centre cloud de Baoding, Hebei, Chine

Numéro de téléphone

+86 13483219412

E-mail-e-mail

salesm@dualcanopy.com

Q1 : Quelle est la différence entre les modes de localisation actif et passif ?
A: Localisation activeimplique l'utilisation d'un émetteur pour appliquer un signal de fréquence spécifique sur une ligne cible (via une connexion directe, une pince ou une induction). Cela fournit un emplacement, une profondeur et une identification précis du service public spécifique.Localisation passiveutilise le récepteur seul pour détecter les signaux déjà présents sur les services publics, tels que les signaux d'alimentation 50/60 Hz ou les signaux radio (RF) rayonnant depuis les câbles. La localisation passive est utile pour les enquêtes initiales mais ne peut pas identifier des câbles spécifiques ni mesurer la profondeur avec précision. La localisation active est recommandée pour des travaux d'excavation précis.

Q2 : À quelle profondeur le détecteur de canalisations de câbles souterrains peut-il détecter ?
R : La profondeur de détection dépend de plusieurs facteurs : les conditions du sol (conductivité), le matériau du tuyau, le diamètre et la fréquence utilisée. Généralement, notre détecteur standard peut tracer des lignes jusqu'à3-6 mètresprofond. Pour les canalisations plus profondes-de grand diamètre, des fréquences plus basses (par exemple, 512 Hz) et des émetteurs de puissance élevée-peuvent atteindre des profondeurs de10 mètres ou plus. Cependant, la précision de la profondeur diminue à mesure que la profondeur augmente.

Q3 : Ce détecteur peut-il détecter des tuyaux non-métalliques (comme des tuyaux en PVC ou en béton) ?
R : Les localisateurs électromagnétiques standards ne peuvent pas détecter directement les tuyaux non-métalliques. Cependant, vous pouvez tracer des tuyaux non-métalliques en utilisant deux méthodes :

Fil traceur :Si un fil traceur métallique a été enterré à côté du tuyau lors de l'installation, vous pouvez localiser le fil.

Sonde (sonde émetteur) :Un petit émetteur alimenté par batterie (sonde) peut être poussé à travers le tuyau (par exemple, via une tige de conduit ou une caméra d'égout). Le récepteur localise le signal de la sonde depuis le dessus du sol, vous permettant de tracer le chemin des tuyaux en plastique ou en béton.
