Les transformateurs immergés à l'huile sont des composants cruciaux dans les systèmes de distribution et de transmission de puissance, convertissant les niveaux de tension électrique pour répondre aux divers besoins des diverses applications. Un refroidissement efficace est essentiel pour que ces transformateurs maintiennent des performances optimales et prolongent leur durée de vie. En tant que fournisseur de séries de transformateurs immergés de pétrole, y compris leTransformateur à l'huile NX1,Transformateur à l'huile NX2, etTransformateur à l'huile NX3, J'explorerai les différentes méthodes de refroidissement pour les transformateurs immergés à l'huile dans ce blog.
1. refroidissement de l'huile naturelle (onan)
Le refroidissement naturel de l'huile, désigné comme onan (huile naturel, Air Natural), est l'une des méthodes de refroidissement les plus élémentaires et les plus utilisées pour les transformateurs immergés à l'huile. Dans ce système, la chaleur générée par le noyau et les enroulements du transformateur est transférée à l'huile environnante. L'huile chauffée augmente en raison de sa densité plus faible et circule naturellement dans le réservoir du transformateur. Lorsque l'huile atteint le haut du réservoir, il dissipe la chaleur vers l'air environnant à travers les radiateurs du transformateur ou les ailerons de refroidissement.
L'avantage du refroidissement en onan est sa simplicité et sa fiabilité. Il n'a pas de pièces mobiles, ce qui réduit le risque de défaillance mécanique et de maintenance. Cela le rend adapté à des transformateurs de petite à moyenne taille fonctionnant dans des conditions de chargement relativement faible. Cependant, la capacité de refroidissement de l'onan est limitée par la convection naturelle de l'huile et de l'air. À mesure que la charge sur le transformateur augmente, le taux de dissipation de chaleur peut ne pas être suffisant, entraînant une augmentation de la température et potentiellement affecter les performances et la durée de vie du transformateur.
2. Refroidissement forcé d'huile avec de l'air naturel (ONAF)
Pour améliorer la capacité de refroidissement des transformateurs immergés d'huile, le refroidissement forcé d'huile avec de l'air naturel (ONAF) peut être utilisé. Dans un système ONAF, les pompes à huile sont utilisées pour faire circuler l'huile plus rapidement à travers le noyau et les enroulements du transformateur. Cela augmente le taux de transfert de chaleur du noyau et les enroulements à l'huile. L'huile chauffée est ensuite dirigée vers les radiateurs, où elle dissipe la chaleur vers l'air environnant par une convection naturelle.
L'utilisation de pompes à huile dans le refroidissement ONAF permet un débit d'huile plus élevé, ce qui améliore l'efficacité du transfert de chaleur. Cela permet au transformateur de gérer des charges plus élevées par rapport au refroidissement en onan. L'ONAF convient aux transformateurs de taille moyenne à grande taille avec des exigences de charge modérée à élevée. Cependant, l'ajout de pompes à huile augmente la complexité et le coût du système de transformateur, ainsi que la consommation d'énergie pour le fonctionnement des pompes.
3. Huile forcée et refroidissement à l'air forcé (OFAF)
Pour des exigences de refroidissement encore plus élevées, l'huile forcée et le refroidissement à air forcé (OFA) peuvent être utilisés. Dans un système OFAF, les pompes à huile et les ventilateurs sont utilisées. Les pompes à huile font circuler l'huile à travers le transformateur à grande vitesse, tandis que les ventilateurs soufflent de l'air sur les radiateurs pour améliorer le taux de dissipation thermique.
La combinaison de la circulation d'huile forcée et du refroidissement à l'air forcé augmente considérablement la capacité de refroidissement du transformateur. Cela permet au transformateur de fonctionner à des charges élevées pendant des périodes prolongées sans surchauffe. L'OFAF est couramment utilisé dans les grands transformateurs de puissance, tels que ceux utilisés dans les sous-stations et les usines de production d'électricité. Cependant, le système OFAF est plus complexe et coûteux que les systèmes onan et onaf. Cela nécessite également plus d'entretien en raison de la présence de pompes à huile et de ventilateurs.
4. refroidissement à l'eau
Le refroidissement à l'eau est une autre option pour les transformateurs immergés à l'huile, en particulier dans les applications où l'espace est limité ou où un niveau élevé d'efficacité de refroidissement est nécessaire. Dans un transformateur refroidi par eau, un échangeur de chaleur est utilisé pour transférer la chaleur de l'huile à l'eau. L'eau transporte ensuite la chaleur loin du transformateur et la dissipe à travers une tour de refroidissement ou un autre système de refroidissement par eau.
Le refroidissement à l'eau offre plusieurs avantages. Il offre une capacité de refroidissement élevée, permettant au transformateur de fonctionner à des charges très élevées. Il est également plus compact que les systèmes refroidis par air, ce qui peut être bénéfique dans les zones à espace limité. Cependant, les systèmes de refroidissement par eau sont plus complexes et coûteux à installer et à maintenir. Ils ont également besoin d'une source d'eau fiable et peuvent être soumises à des problèmes de qualité de l'eau, tels que la corrosion et la mise à l'échelle.
5. Sélection de la méthode de refroidissement
Le choix de la méthode de refroidissement pour un transformateur immergé d'huile dépend de plusieurs facteurs, notamment la taille du transformateur, la capacité nominale, les exigences de charge et l'environnement de fonctionnement. Pour les petits transformateurs avec des charges faibles à modérées, le refroidissement par onan peut être suffisant. À mesure que la charge et la taille du transformateur augmentent, le refroidissement ONAF ou OFAF peut être plus approprié. Le refroidissement de l'eau est généralement réservé aux grands transformateurs avec des exigences de charge extrêmement élevées ou dans des applications spéciales où l'espace est une contrainte.
En plus de ces facteurs techniques, les considérations économiques jouent également un rôle dans la sélection des méthodes de refroidissement. Le coût initial du transformateur, y compris le coût du système de refroidissement, ainsi que les coûts d'exploitation et de maintenance à long terme, doivent être pris en compte. Par exemple, bien que le refroidissement de l'AFA offre une capacité de refroidissement élevée, il a également un coût initial et une consommation d'énergie initiaux plus élevés par rapport au refroidissement de l'onan.
6. Notre série de transformateurs immergés à l'huile

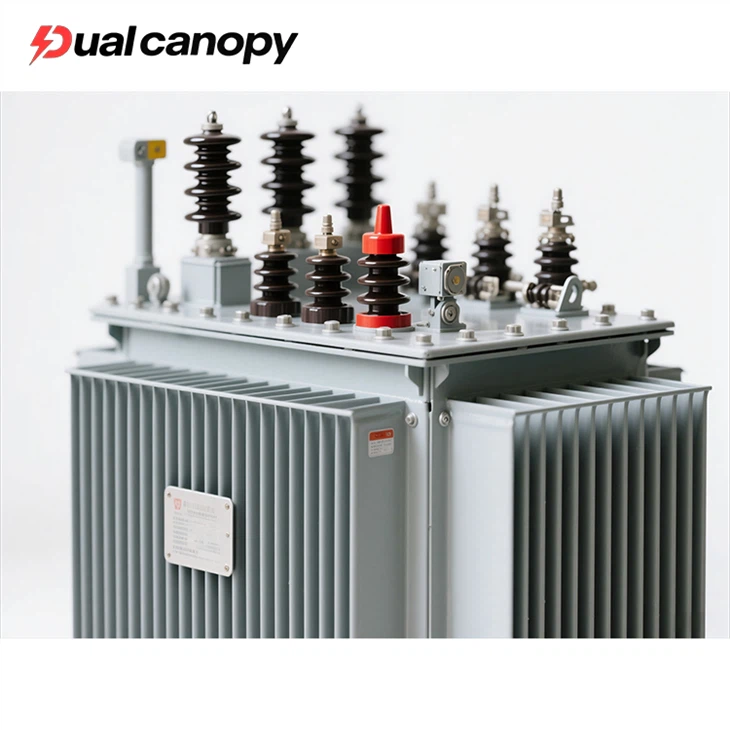

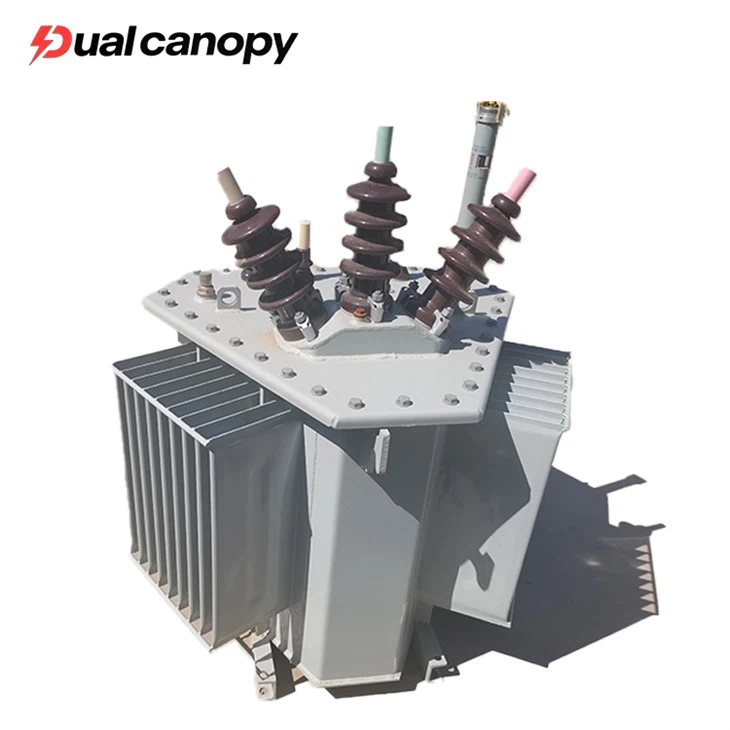

En tant que fournisseur de séries de transformateurs immergées à l'huile, nous proposons une gamme de transformateurs avec différentes méthodes de refroidissement pour répondre aux divers besoins de nos clients. NotreTransformateur à l'huile NX1est disponible avec le refroidissement Onan, ce qui le rend adapté aux applications à petite échelle avec des charges faibles à modérées. LeTransformateur à l'huile NX2Peut être équipé d'un refroidissement ONAF, offrant une capacité de refroidissement améliorée pour les transformateurs de taille moyenne. Pour les applications à grande échelle avec des exigences de charge élevée, notreTransformateur à l'huile NX3Offres d'options de refroidissement de l'AAF ou d'eau.
7. Conclusion et appel à l'action
En conclusion, le choix de la méthode de refroidissement pour les transformateurs immergés à l'huile est crucial pour garantir leurs performances optimales et leur longévité. Différentes méthodes de refroidissement, telles que Onan, ONAF, OFAF et refroidissement par eau, offrent différents niveaux de capacité de refroidissement, de complexité et de coût. En comprenant les exigences spécifiques de votre application, vous pouvez sélectionner la méthode de refroidissement la plus appropriée pour votre transformateur immergé d'huile.
Si vous êtes sur le marché pour un transformateur immergé d'huile et que vous avez besoin d'aide pour choisir la bonne méthode de refroidissement et le modèle de transformateur, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous fournir des conseils et des solutions professionnels adaptés à vos besoins. Nous attendons avec impatience l'opportunité de discuter de vos besoins et de vous aider à trouver le transformateur immergé d'huile parfait pour votre projet.
Références
- Electric Power Sondation Engineering, quatrième édition par Turan Gonen
- Ingénierie du transformateur: conception, technologie et diagnostic par JC DAS
